Descrição do produto

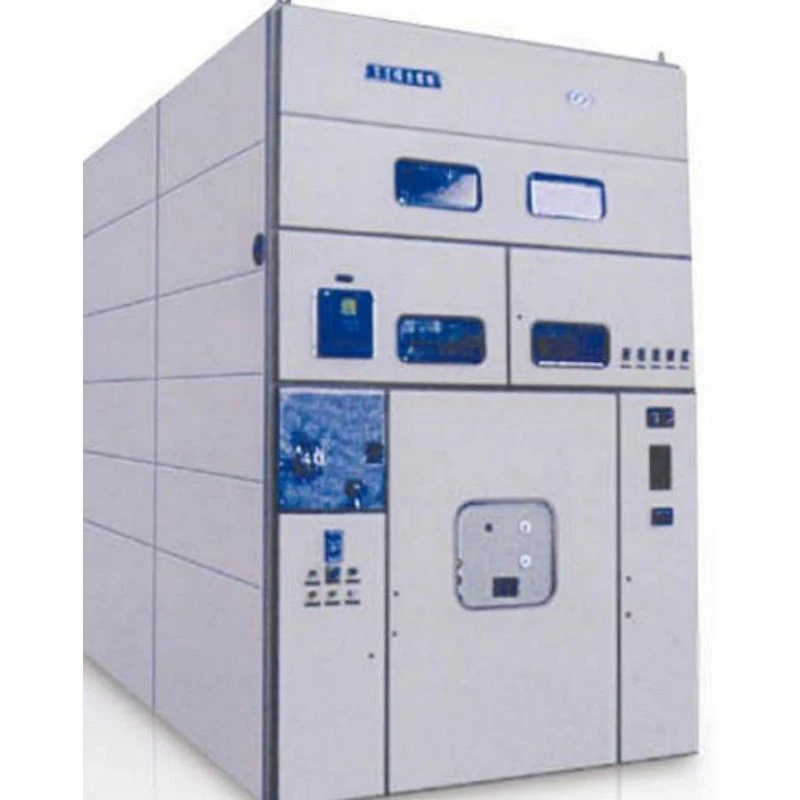

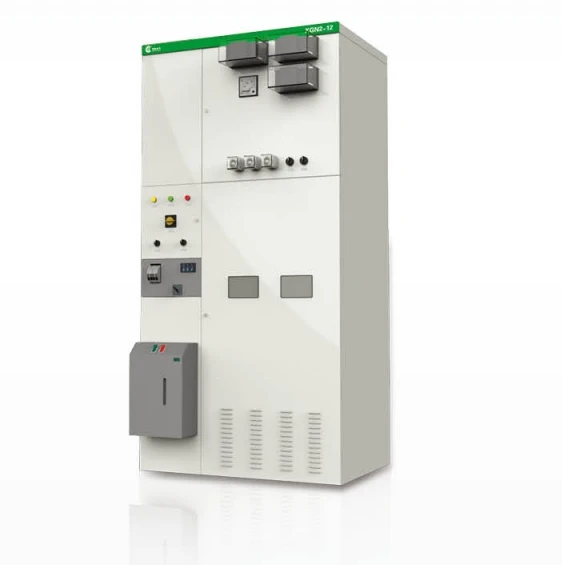

O painel fixo de CA metálico-fechado é um tipo de dispositivo de distribuição de energia usado em sistemas de energia de média-tensão. É adequado para sistemas de energia CA trifásicos com tensão nominal de 3,6 kV a 40,5 kV e frequência nominal de 50 Hz. Este equipamento é usado principalmente para receber e distribuir energia elétrica em locais como usinas de energia, subestações, empresas industriais e de mineração e edifícios-altos, bem como para controlar, proteger e monitorar circuitos.
Parâmetros técnicos do seccionador GN27-35
|
Modelo |
Tensão nominal (kV) |
Corrente nominal (A) |
Corrente-suportável de curto tempo (4s) (kA) |
Corrente suportável de pico (kA) |
|
GN27-35/630-20 |
40.5 |
630 |
20 |
50 |
|
GN27-35/1250-31,5 |
40.5 |
1250 |
31.5 |
80 |
|
GN27-35/2000-40 |
40.5 |
2000 |
40 |
90 |
Parâmetros técnicos principais do pára-raios tipo P-C
|
Modelo |
Tensão nominal (kV) |
Capacitância Nominal |
Resistência |
Tensão de teste dielétrico de frequência de energia 1min (kV) |
Peso (kg) |
Descrição |
|
LG36-0,05/100-1 |
36 |
0.5 |
100 |
100 |
22 |
|
|
LG36-0.1/100-1 |
36 |
0.1 |
100 |
100 |
22 |
|
|
LGQ36-0.05/100-1 |
36 |
0.05 |
100 |
100 |
27 |
Tipo Q |
|
LGQ36-0.1/100-1 |
36 |
0.05 |
100 |
100 |
27 |
Tipo Q |
|
LG36-0.5/300-1 |
36 |
0.05 |
300 |
300 |
27 |
|
|
LG36-0,05/30-1 |
36 |
0.05 |
300 |
300 |
27 |
Tipo Q |
Vantagens
- O painel de distribuição metálico CA fixo-invólucro apresenta uma estrutura de gabinete robusta fabricada em cantoneira de aço soldada ou montada a partir de perfis de seção C-e seção G-.
- O quadro permite a manutenção de ambos os lados.
- O design compartimentado com sistemas de veneziana automática protege os operadores do acesso às partes energizadas.
- O design de tipo-fixo oferece menor custo inicial em comparação com alternativas extraíveis.
Aplicativos
- Circuitos auxiliares de distribuição de energia e geradores em usinas térmicas e hidrelétricas.
- Circuitos de alimentação e proteção de transformadores em redes de distribuição de 12kV.
- Principal recebimento e distribuição para fábricas, minas e fábricas.
Perguntas frequentes
P1: O que é painel de distribuição CA fixo-em gabinete metálico?
R: É um tipo de equipamento de distribuição de energia de média tensão onde todos os componentes elétricos primários são permanentemente instalados dentro de um invólucro de metal comum. Ao contrário dos projetos extraíveis onde os disjuntores deslizam para fora dos carrinhos, o painel fixo precisa de ferramentas se você quiser remover alguma coisa, mas a compensação é uma construção mais simples e um preço mais baixo.
Q2: Quais são os limites ambientais?
R: Para operação padrão, você está observando temperaturas ambientes de menos 15 graus Celsius até 40 graus, altitude não superior a 1.000 metros e umidade diária não superior a 95%. Se você precisar ir mais alto, versões de alta altitude estão disponíveis até 3.000 metros.
Q3: Que manutenção é necessária?
R: As verificações anuais são bastante diretas. Você deseja inspecionar o desgaste dos contatos nas desconexões, verificar a função de intertravamento, limpar os isoladores e lubrificar as peças móveis.
